Трансформаторы ТСЗГЛФ

Назначение и условия эксплуатации

Сухие трёхфазные трансформаторы серии ТСЗГЛФ с литой изоляцией обмоток по геафолевой технологии (GEAFOL), заключённые в защищённый металлический кожух и оснащённые фланцевыми вводами, предназначены для преобразования электрической энергии в сетях переменного тока частотой 50 Гц. Они применяются на объектах с наивысшими требованиями к пожарной безопасности, надёжности и удобству кабельного подключения: в жилых и общественных зданиях, больницах, школах, торговых центрах, на станциях метрополитена, в чистых производственных цехах, а также в местах, где требуется быстрое и герметичное присоединение кабельных линий без открытых шин.

Трансформаторы ТСЗГЛФ рассчитаны на длительный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — не более 80% при +25 °C, без конденсации;
• окружающая среда — невзрывоопасная, тип атмосферы II по ГОСТ 15150, без токопроводящей пыли и химически агрессивных газов.

Производство и эксплуатация ведутся в соответствии с ГОСТ Р 54827-2011, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Завод выпускает трансформаторы ТСЗГЛФ в нескольких климатических исполнениях, ориентированных на закрытые помещения.

Категория размещения 3 по ГОСТ 15150-69 является стандартной. Кожух IP21 обеспечивает дополнительную защиту от капель конденсата и пыли, а фланцевые вводы сохраняют герметичность и не требуют дополнительной изоляции в месте подключения.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Кожух IP21 и фланцевые уплотнения соответствуют защите от прикосновений и вертикально падающих капель воды.

Специфика и особенности

Трансформаторы ТСЗГЛФ сочетают литую изоляцию GEAFOL, защитный металлический кожух и фланцевые выводы для прямого кабельного подключения. Обмотки залиты эпоксидным компаундом с кварцевым наполнителем под вакуумом, что обеспечивает монолитность и уровень частичных разрядов менее 5 пКл. Фланцевые вводы низшего (и опционально — высшего) напряжения позволяют присоединить кабельные муфты или шинопроводы без применения открытых шин, что сокращает время монтажа и повышает безопасность.

• обмотки ВН и НН залиты в эпоксидную смолу с кварцевым наполнителем — класс нагревостойкости F (155 °C) или H (180 °C);
• фланцевые выводы НН (по заказу — и ВН) обеспечивают герметичное и безопасное кабельное подключение;
• абсолютная пожаробезопасность — самозатухающий материал изоляции не горит и не выделяет токсичных газов;
• защитный кожух IP21 с вентиляционными жалюзи и дверцами с блокировкой;
• полная готовность к установке — не требуется маслоприёмников, отдельных камер или дополнительных ограждений.

Трансформаторы ТСЗГЛФ поставляются полностью собранными и испытанными, готовыми к немедленному подключению.

Основные комплектующие

Каждый трансформатор ТСЗГЛФ поставляется в сборе с защитным кожухом, фланцевыми вводами и полным комплектом устройств для немедленного ввода в эксплуатацию.

• Литой блок обмоток ВН и НН — эпоксидный компаунд с кварцевым наполнителем по технологии GEAFOL, уровень частичных разрядов ≤ 5 пКл.
• Фланцевые выводы НН — герметичные узлы с контактными шпильками под кабельные наконечники или муфты (опционально фланцевые вводы ВН).
• Защитный металлический кожух — сталь 1,5–2 мм, порошковая покраска, степень IP21 (IP31 опционально), вентиляционные жалюзи, дверцы с блокировкой.
• Переключатель без возбуждения (ПБВ) — регулировка напряжения ±2×2,5% от номинала.
• Термодатчики и блок контроля температуры — позисторы РТС в обмотках, предупредительная и аварийная сигнализация с сухими контактами.

Требования к эксплуатации

Эксплуатация ТСЗГЛФ проводится квалифицированным персоналом в соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проверьте целостность кожуха, заземления, затяжку фланцевых болтов, надёжность запирания дверей;
• измерьте сопротивление изоляции мегаомметром на 2500 В — не менее 500 МОм;
• убедитесь в свободной циркуляции воздуха через жалюзи;
• проверьте срабатывание термодатчиков и блока контроля.

В процессе работы

• не превышайте допустимые нагрузки, контролируйте температуру по показаниям блока сигнализации;
• раз в год очищайте вентиляционные жалюзи от пыли и проверяйте состояние фланцевых уплотнений;
• немедленно отключите трансформатор при аварийном сигнале перегрева.

Предельно допустимые превышения температуры и систематические нагрузки для сухих трансформаторов с литой изоляцией — по ГОСТ Р 54827-2011 и ПУЭ, гл. 2.1.

Безопасность и эксплуатационные преимущества

ТСЗГЛФ созданы для объектов, где требования пожарной безопасности, защиты персонала и удобства монтажа имеют первостепенное значение.

• Электробезопасность — кожух IP21 и закрытые фланцевые выводы исключают случайное прикосновение;
• Пожаробезопасность — эпоксидный компаунд GEAFOL самозатухает, не горит и не выделяет дыма;
• Взрывобезопасность — отсутствие масла полностью снимает риск взрыва бака;
• Экологичность — нет масла, не требуется утилизация жидкого диэлектрика;
• Быстрый монтаж — фланцевые выводы ускоряют присоединение кабелей и исключают потребность в шинных конструкциях.

«ТСЗГЛФ — это технология GEAFOL, дополненная удобством фланцевых подключений. Мы выпускаем эти трансформаторы для самых ответственных объектов, где важна каждая минута монтажа и каждый миллиметр уплотнения».
Главный технолог завода

Техническое обслуживание

Обслуживание ТСЗГЛФ минимально и включает в себя очистку кожуха, контроль контактов и проверку герметичности фланцев.

Виды и периодичность

Согласно ПТЭЭП, приложение 3, испытания изоляции сухих трансформаторов проводятся не реже 1 раза в 3 года. Уровень частичных разрядов рекомендуется измерять каждые 5 лет.

Конструкция, устройство

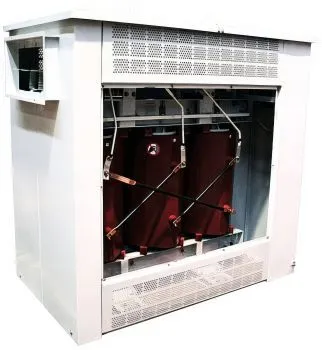

Трансформатор ТСЗГЛФ состоит из активной части (магнитопровод и литые обмотки GEAFOL), помещённой в стальной защитный кожух. Выводы низшего напряжения выполнены в виде герметичных фланцевых плат с проходными шпильками, расположенных на боковой стенке кожуха, что позволяет напрямую подключать кабельные наконечники или муфты.

Литой блок GEAFOL и фланцевые выводы

Кожух оснащён вентиляционными жалюзи, дверцами с замками и может дополняться концевыми выключателями для блокировки подачи напряжения при открывании.

Конструкция соответствует требованиям ГОСТ Р 54827-2011 и ГОСТ 14254-2015 (степень IP).

Собственное производство

Завод выполняет полный цикл изготовления ТСЗГЛФ: от намотки обмоток до установки фланцевых вводов и финальных испытаний.

• раскрой и шихтовка магнитопровода из высококачественной стали;
• намотка обмоток с последующей вакуумной заливкой эпоксидным компаундом по технологии GEAFOL;
• рентгенографический контроль литых блоков на отсутствие пустот;
• сварка и покраска защитного кожуха, монтаж фланцевых плат с уплотнениями;
• сборка активной части в кожух, подключение внутренних проводников, испытания на нагрев и электрическую прочность.

«Фланцевые вводы мы герметизируем так же тщательно, как заливаем обмотки. Никаких протечек, никакой пыли — только надёжное соединение на десятилетия».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает трансформаторы ТСЗГЛФ мощностью от 16 до 3150 кВА, напряжением до 35 кВ.

Полный перечень моделей с габаритными размерами кожуха и весом предоставляется по запросу. Возможно изготовление с фланцевыми вводами ВН и индивидуальным расположением фланцев.

Расшифровка маркировки

Маркировка на примере ТСЗГЛФ-160/10-0,4 У3:

• Т — трёхфазный;
• С — сухой (без масла), охлаждение естественное воздушное;
• З — защищённое исполнение (в кожухе);
• Г — использование специального типа литой изоляции обмоток — «геафоль», которая является фирменной технологией;
• Л — литая изоляция обмоток;
• Ф — фланцевые вводы;
• 160 — номинальная мощность, кВА;
• 10 — класс напряжения обмотки ВН, кВ;
• 0,4 — номинальное напряжение обмотки НН, кВ;
• У3 — климатическое исполнение.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТСЗГЛФ перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая проверку герметичности фланцевых узлов.

Заводские испытания включают: измерение сопротивления изоляции, проверку коэффициента трансформации, испытание электрической прочности по ГОСТ 1516.3-96, измерение уровня частичных разрядов (≤5 пКл), проверку IP21 и герметичности фланцев. Протоколы прилагаются к паспорту.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. При обнаружении заводских дефектов завод обязуется выполнить ремонт или замену оборудования.

Гарантия действительна при соблюдении правил монтажа и эксплуатации в соответствии с ПТЭЭП и руководством завода-изготовителя.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и напряжение ВН/НН;
• климатическое исполнение;
• требуемый класс нагревостойкости (F или H);
• количество и расположение фланцевых выводов;
• степень защиты кожуха (IP21 или IP31);
• дополнительные опции (смотровые окна, концевики, обогрев).

Инженеры завода подготовят коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия сотрудничества:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• возможна отсрочка для постоянных заказчиков.

Цены фиксируются спецификацией до конца календарного месяца. Доставка — транспортом завода или самовывоз.

Персональный подбор и быстрый заказ

Специалисты завода помогут подобрать трансформатор ТСЗГЛФ с учётом типа подключаемых кабелей, архитектурных ограничений и требований пожарной безопасности. Мы предложим решение, которое обеспечит максимальную защиту и минимальные эксплуатационные затраты.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Стандартные модели изготавливаются за 4–6 недель. Нестандартные проекты — по согласованию.

«ТСЗГЛФ — это трансформатор, который монтируется за часы, а служит десятилетиями. Мы гордимся тем, что можем предложить заказчику продукт, объединивший лучшие мировые технологии и удобство фланцевых подключений».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация ТСЗГЛФ регламентируются следующими документами:

Конкретные значения изоляционных расстояний и испытательных напряжений — по ГОСТ 1516.3-96, программы приёмо-сдаточных испытаний — по ТУ предприятия, согласованным с ГОСТ Р 54827-2011.
